Acero USD 1.2344

Un acero para herramientas de trabajo en caliente con gran resistencia al desgaste a alta temperatura.

¿Qué es el acero USD-ESR 1.2344?

USD (1.2344) es un acero para herramientas de trabajo en caliente de alineación Cr-Mo-V con una resistencia a las altas temperaturas y una mayor resistencia al desgaste a altas temperaturas que el acero USN (1.2343). USD (1.2344) es más resistente al choque térmico y puede enfriarse en agua y se caracteriza por su alta templabilidad.



Nro. de material



Nombre corto



Nombre de marca

1.2344

X40CrMoV5-1

USD

Aplicaciones del acero USD-ESR 1.2344

  • Herramientas de prensas de extrusión para el procesamiento de metales ligeros, como troqueles, herramientas para cámaras, porta terrajas, mandriles a presión, válvulas de vástago y cuchillas grandes.
  • Mandriles a presión y válvulas para procesamientos de metal pesado y acero en prensas de extrusión.
  • Máquinas para forjar, forjas de modelaje a compresión, insertos, perforadoras y mandriles para acero y metales ligeros y pesados.
  • Herramientas de fundición a presión como placas de modelaje, válvulas, núcleos, expulsores, casquillos de inyección de bebederos y accesorios de llenado en el proceso de metales ligeros y aleaciones de zinc.

FICHA TÉCNICA

Conoce todas las propiedades y características técnicas del grado de acero USD – ESR 1.2344

ANÁLISIS QUÍMICO

Composición química de aleación en %

C

Si

Mn

Cr

Mo

V

0,40

1,00

0,40

5,20

1,30

1,00

PROPIEDADES FÍSICAS

Temperatura en °C

20 – 100

20 – 200

20 – 400

20 – 600

Expansión térmica en 10-6m/m x K

10,3

11,3

12,2

12,8

Temperatura en °C

20

200

400



Conductividad térmica en W/mx K

25,5

27,1

27,7



Temperatura en °C

20







Densidad en g/cm3

7,8







Temperatura en °C

20







Límite Elástico en GPa

215







PROCESAMIENTO DE PLACAS

TRATAMIENTO TÉRMICO

Estado suministro Recocido blando

Temperatura

820 – 840 °C

Enfriamiento

Enfriamiento en horno lento

Dureza

máx. 220 HB

Temple

Temperatura Austenización

1020 – 1040 °C

Enfriamiento

Enfriamiento por aire, temple de aproximadamente 540 °C, aceite/polímero.

Interrumpir el enfriamiento en aceite o polímero a 230 – 280 °C o endurecimiento al vacío

Revenido

Temperatura

520 – 700 °C

Dureza

Ver la curva en el diagrama de revenido

Nitruración

Posible



Precalentar antes de  usar

Temperatura

150 – 350 °C esencial

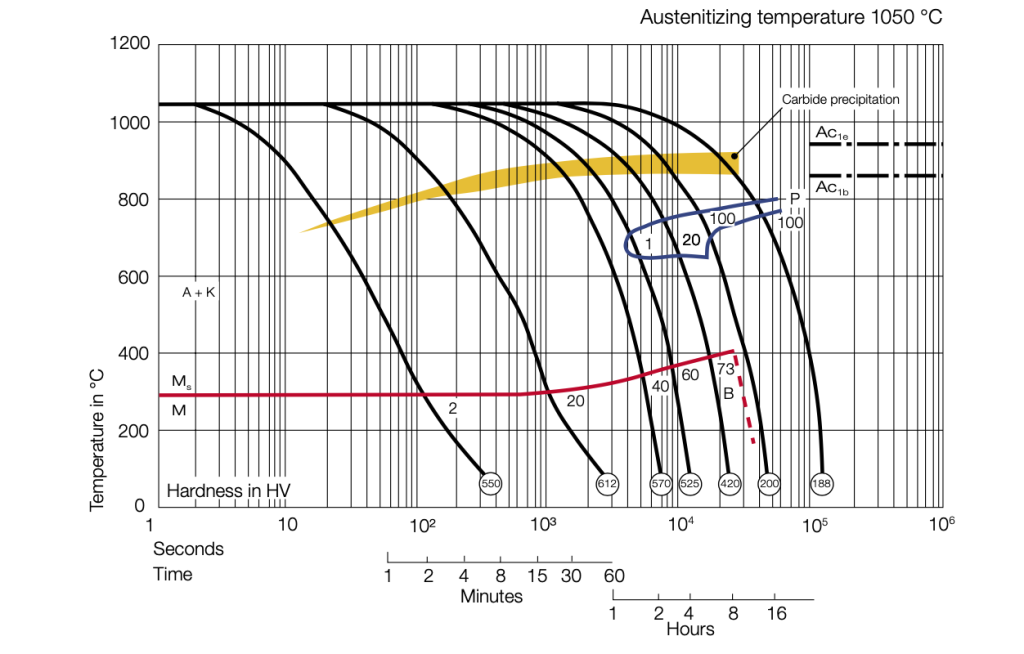

TTT Diagrama de transformación temperatura - tiempo cotinuos

Resistencia al impacto KCV en dirección longitudinal para un pretemplado 400 HB, de 100 mm de espesor (4”).

curva resistencia térmica USD 1.2344

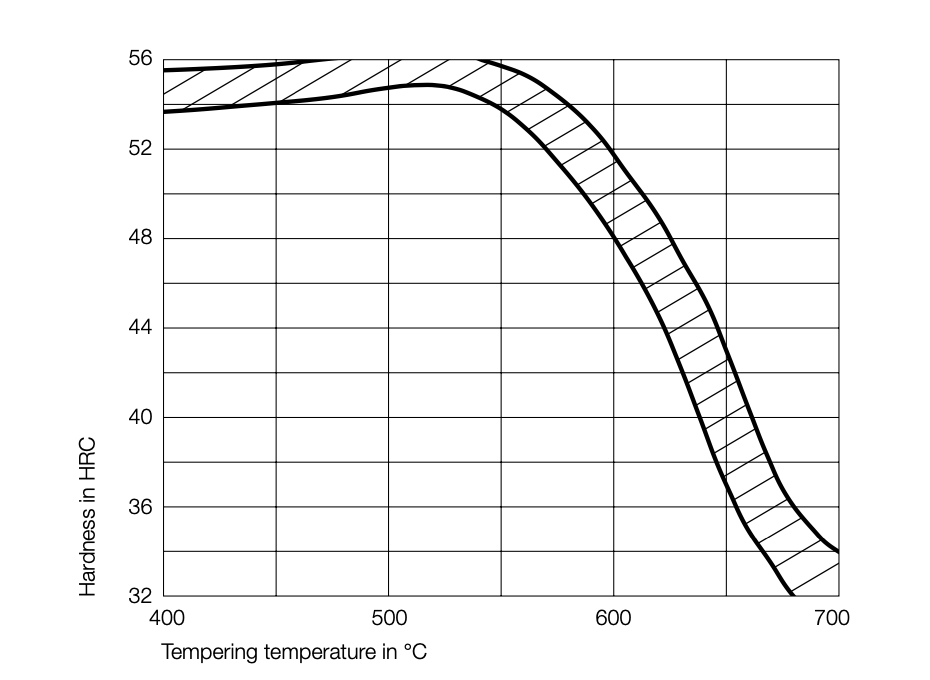

Diagrama de revenido

CURVA DE REVENIDO USD 1.2344

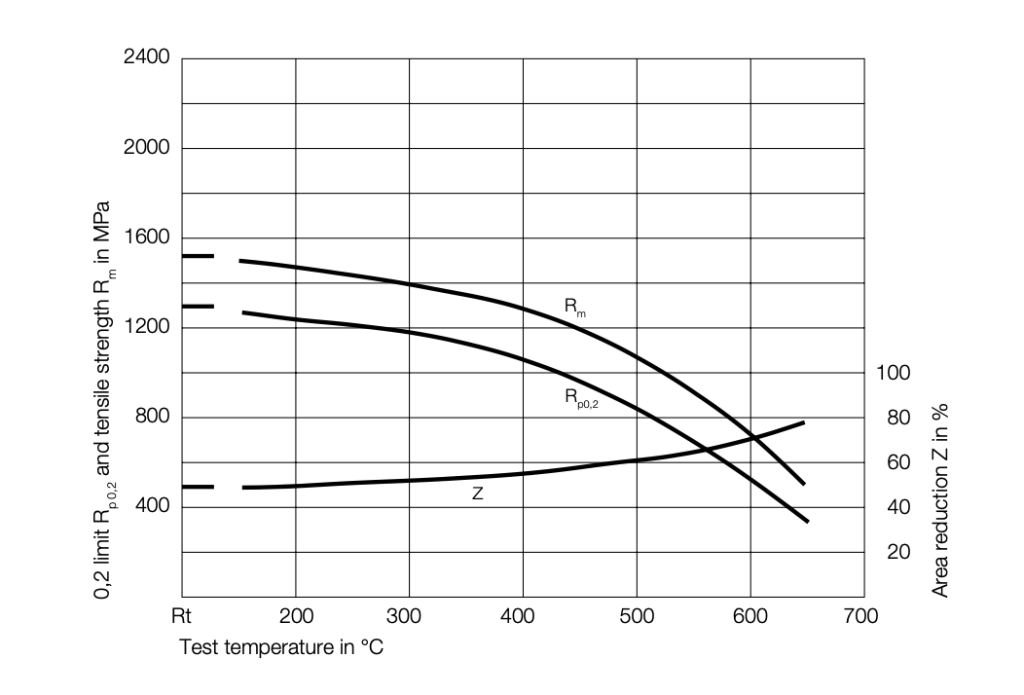

Diagrama de resistencia a altas temperaturas
