Acero USD-ESR 1.2344

Un acero para herramientas de trabajo en caliente.

¿Qué es el acero USD-ESR 1.2344?

USD-ESR (1.2344) es un acero para herramientas de trabajo en caliente de alineación Cr-Mo-V con una resistencia a las altas temperaturas y una mayor resistencia al desgaste a altas temperaturas que el acero USN (1.2343). USD-ESR (1.2344) es más resistente al choque térmico y puede enfriarse en agua y se caracteriza por su alta templabilidad.

Este grado de acero USD-ESR (1.2344) se produce por el proceso de refusión por electro escoria. El cual tiene las siguientes ventajas: mayor isotropía, lo que aumenta la resistencia, y mayor grado de pureza. Y, además, cumple con los requisitos de NADCA #207-2018.





Nro. de material



Nombre corto



Nombre de marca

1.2344

X40CrMoV5-1

USD-ESR



Aplicaciones del acero USD-ESR 1.2344

  • Herramientas de prensas de extrusión para el procesamiento de metales ligeros, como troqueles, herramientas para cámaras, porta terrajas, mandriles a presión, válvulas de vástago y cuchillas grandes.
  • Mandriles a presión y válvulas para procesamientos de metal pesado y acero en prensas de extrusión.
  • Herramientas de fundición a presión como placas de modelaje, válvulas, núcleos, expulsores, casquillos de inyección de bebederos y accesorios de llenado en el proceso de metales ligeros y aleaciones de zinc.
  • Un acero estándar para la fabricación de moldes que requieren altos procesos de cierre y ajustes, presiones de inyección y una alta resistencia a la abrasión.  También para moldes pequeños y de medianas dimensiones.
  • Máquinas para forjar, forjas de modelaje a compresión, insertos, perforadoras y mandriles para acero y metales ligeros y pesados.
  •  Acero para temple, para producciones de grandes tiradas. Resistente a la deformación y mantiene una alta calidad de la pieza, por su buena resistencia a la fatiga térmica.

FICHA TÉCNICA

Conoce todas las propiedades y características técnicas del grado de acero USD – ESR 1.2344.

ANÁLISIS QUÍMICO

Composición química de aleación en %

C

Si

Mn

Cr

Mo

V

0,40

1,00

0,40

5,20

1,30

1,00

PROPIEDADES FÍSICAS

Temperatura en °C

20 – 100

20 – 200

20 – 400

20 – 600

Expansión térmica en 10-6m/m x K

10,3

11,3

12,2

12,8

Temperatura en °C

20

200

400



Conductividad térmica en W/m x K

25,5

27,1

27,7



Temperatura en °C

20







Densidad en g/cm3

7,8







Temperatura en °C

20







Límite Elástico en GPa

215







PROCESAMIENTO DE PLACAS DEL ACERO USD-ESR 1.2344

TRATAMIENTO TÉRMICO

Estado suministro recocido blando

Temperatura

820 – 840 °C.

Enfriamiento

Enfriamiento en horno lento.

Dureza

máx. 220 HB.

Temple

Temperatura Austenización

1020 – 1040 °C.

Enfriamiento

Enfriamiento por aire, temple de aproximadamente 540 °C, aceite/polímero.

Interrumpir el enfriamiento en aceite o polímero a 230 – 280 °C o endurecimiento al vacío.

Revenido

Temperatura

520 – 700 °C.

Dureza

Ver la curva en el diagrama de revenido.

Nitruración

Posible



Precalentar antes de  usar

Temperatura

150 – 350 °C esencial.

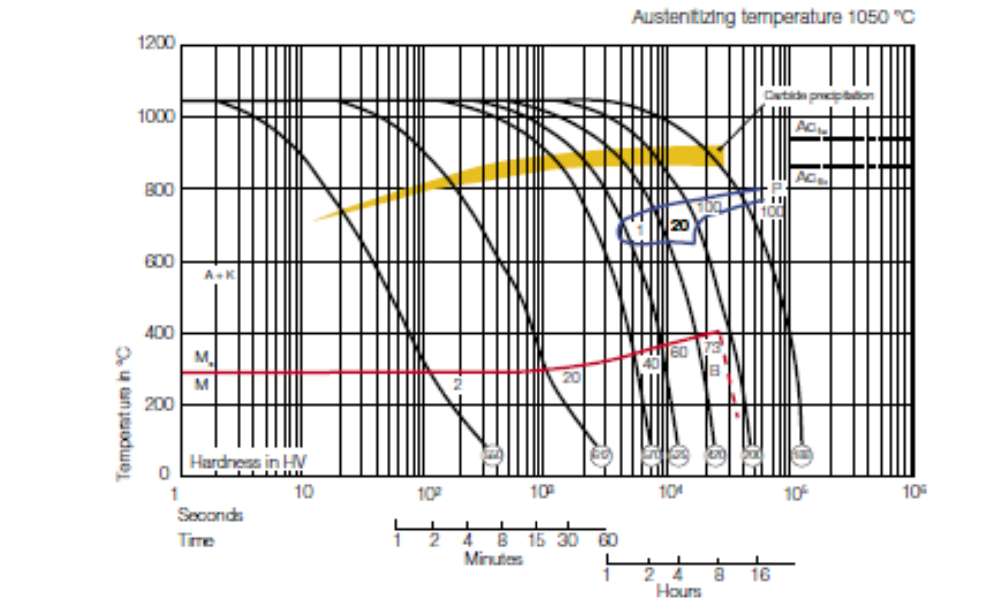

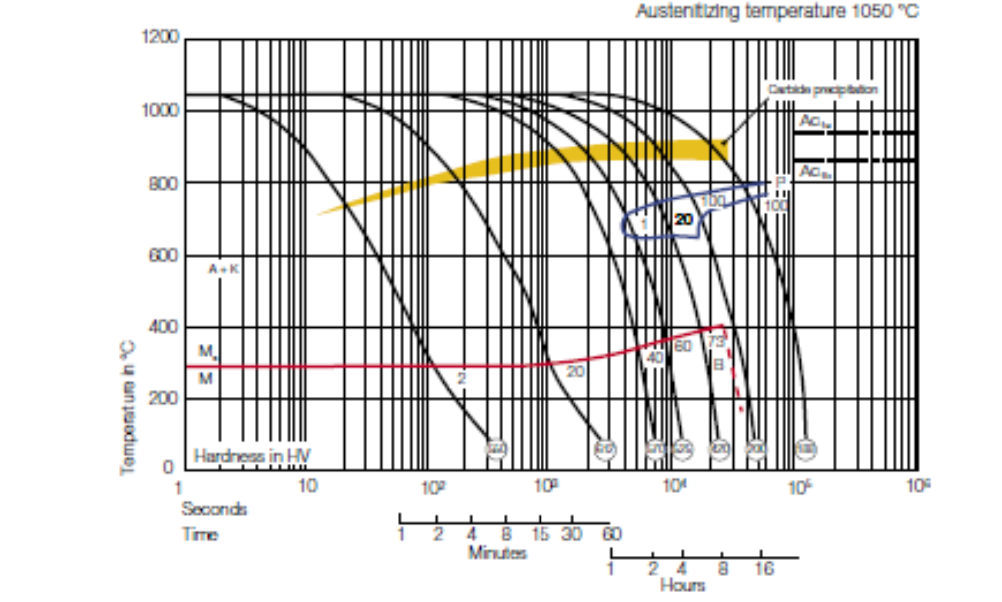

TTT Diagrama de transformación temperatura - tiempo continuos

Resistencia al impacto KCV en dirección longitudinal para un pretemplado 400 HB, de 100 mm de espesor (4”).

condiciones tratamiento térmico

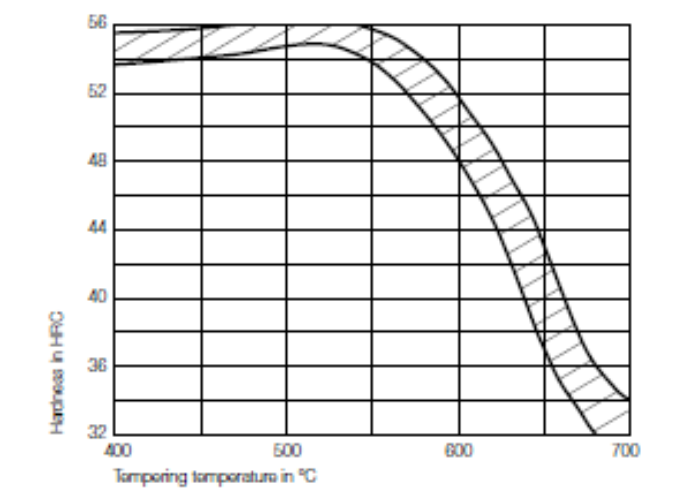

Diagrama de revenido

Diagrama de revenido USD-ESR 1.2344

Diagrama de resistencia a altas temperaturas

resistencia a altas temperaturas acero usd - esr 1.2344
