Acero USN 1.2343

Un acero para herramientas de trabajo en caliente con buena resistencia a las altas temperaturas.

¿Qué es el acero USN 1.2343?

USN es un acero para herramientas de trabajo en caliente de alineación Cr-Mo-V que se caracteriza por tener una buena resistencia a altas temperaturas. USN es resistente al impacto térmico, puede enfriarse en agua y se caracteriza por su alta templabilidad.



Nro. de material



Nombre corto



Nombre de marca

1.2343

X37CrMoV5-1

USN

Aplicaciones del acero USN 1.2343

  • Herramientas de prensas de extrusión para el procesamiento de metales ligeros, como troqueles, herramientas para cámaras, porta terrajas, mandriles a presión, vástagos a presión, mandriles de contenedores y revestimiento interior.
  • Herramientas de fundición a presión como placas de modelaje, válvulas, núcleos, expulsores, casquillos de inyección de bebederos y accesorios de llenado en el proceso de metales ligeros y aleaciones de zinc.
  • Mandriles a presión y válvulas para procesamientos de metal pesado y acero en prensas de extrusión.
  • Máquinas para forjar, como forjas a presión, insertos, estampas y mandriles para acero y metales ligeros y pesados.

FICHA TÉCNICA

Conoce todas las propiedades y características técnicas del grado de acero USN 1.2343.

ANÁLISIS QUÍMICO

Composición química de aleación en %

C

Si

Mn

Cr

Mo

V

0,37

1,00

0,40

5,20

1,20

0,40

PROPIEDADES FÍSICAS

Temperatura en °C

20 – 100

20 – 400

20 – 600

Expansión térmica en 10-6m/m x K

11,8

12,7

12,9

Temperatura en °C

20

200

400

Conductividad  térmica en W/m x K

26,8

27,8

27,3

Temperatura en °C

20





Densidad en g/cm3

7,74





Temperatura en °C

20





Límite Elástico en GPa

215





PROCESAMIENTO DE PLACAS DEL ACERO USN 1.2343

TRATAMIENTO TÉRMICO

Estado suministro recocido blando

Temperatura

820 – 840 °C.

Enfriamiento

Enfriamiento en horno lento.

Dureza

Máx. 220 HB.

Temple

Temperatura austenización

1000 – 1020 °C.

Enfriamiento

Enfriamiento por aire, temple de aproximadamente 540 °C, aceite/polímero.

Interrumpir el enfriamiento en aceite o polímero a 230 – 280 °C o endurecimiento al vacío.

Revenido

Temperatura

520 – 700 °C.

Dureza

Ver la curva en el diagrama de revenido.

Nitruración

Posible



Precalentar antes de usar

Temperatura

150 – 350 °C esencial.

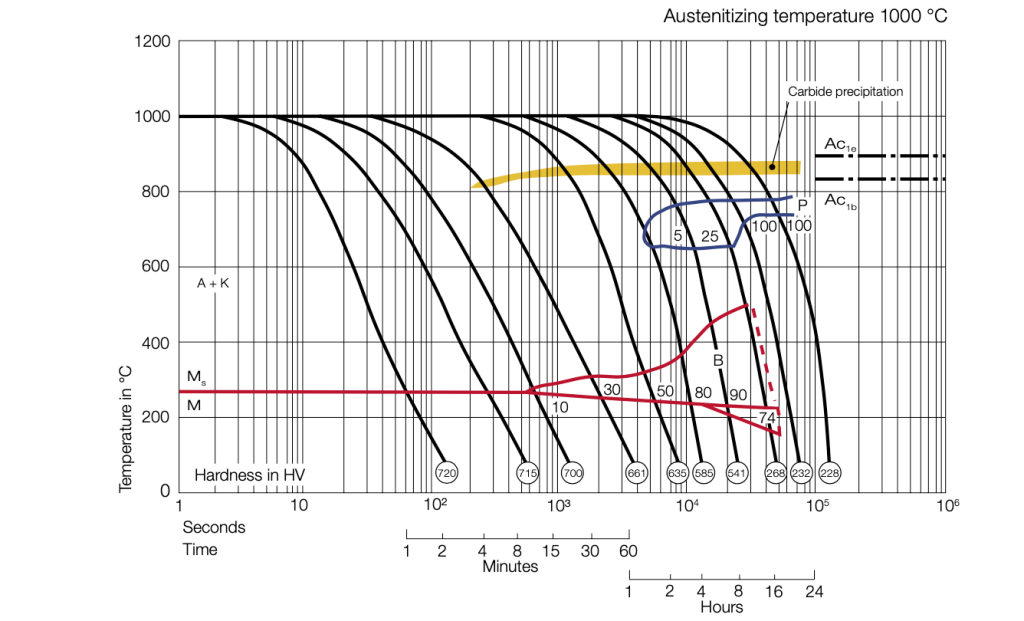

TTT Diagrama de transformación temperatura - tiempo continuos

Resistencia al impacto KCV en dirección longitudinal para un pretemplado 400 HB, de 100 mm de espesor (4”).

curva de tratamiento térmico usn 1.2343

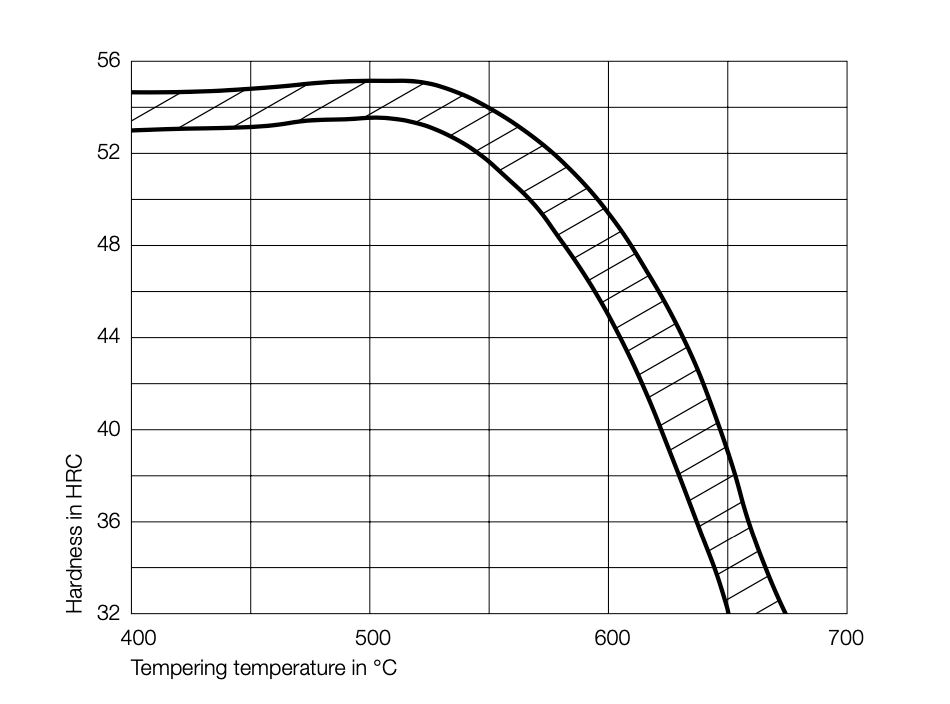

Diagrama de revenido

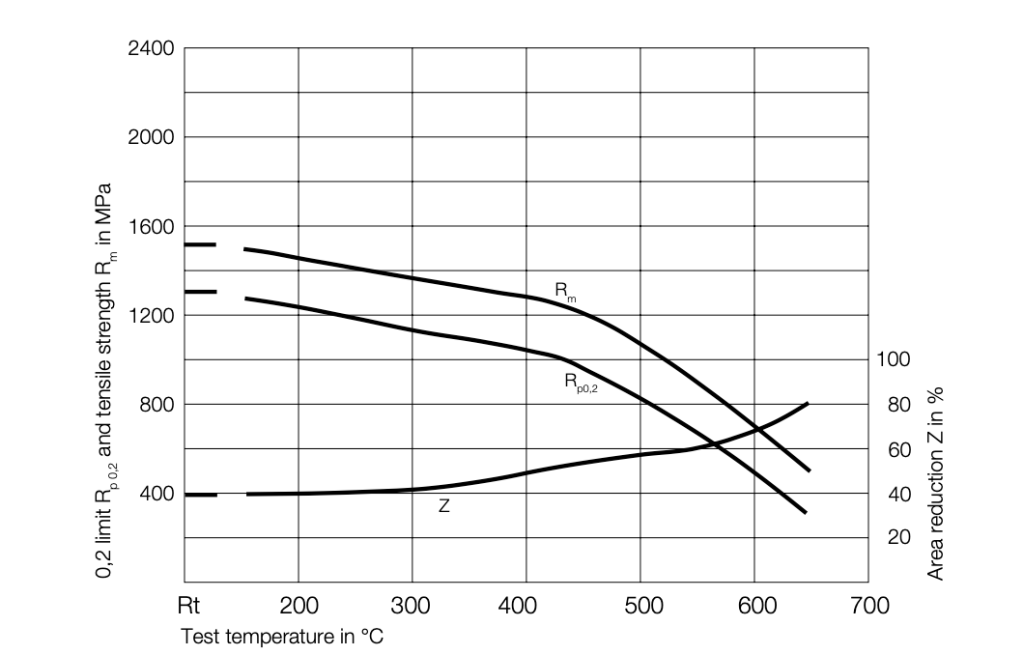

Diagrama de resistencia a altas temperaturas
